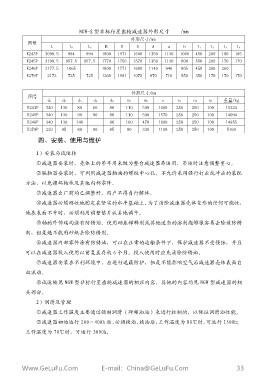

NGW-S 型  非  标  行  星  齿  轮  减  速  器  外  形  尺  寸      /mm
                                                           外  形  尺  寸  /mm
             图  号
                        L       L1      L2      B      H      D      A      a      h     l1   l2    l3    l4
             K243P   3098.5    994     994    1800  1971  1600  1350  1130  1000  450  200  180  105
             K245P   3198.5   957.5   957.5   1770  1756  1570  1350  1130        800   550  200  170  170
             K246P   3177.5    1065           1800  1771  1600  1140       940    805   450  200  260
             K279P    2172     725     725    1260  1181  1070      870    710    550   350  170  170  170


                                                           外  形  尺  寸  /mm
              图  号
                      d1     d2     d3     d4     d5      m1     m2      e      n1     n2     n3    重  量  /kg
             K243P   340    130    80     60      86     110    500    1600    250    250    100     15324
             K245P   340    130    90     90      86     110    500    1570    250    250    100     14094
             K246P   340    130    140            86     100    470    1600    250    250    100     14955
             K279P   220    95     80     80      65     80     330    1100    250    250    100      5160

                  四  、   安 装 、 使 用 与 维 护


                 1) 安  装  与  试  运  转
                 ① 减  速  器  安  装  时  ,  壳  体  上  的  吊  耳  用  来  做  为  整  台  减  速  器  吊  运  用  ,  吊  运  时  注  意  调  整  重  心  。

                 ② 联 轴 器 安 装 时 , 可 利 用 减 速 器 轴 端 的 螺 纹 中 心 孔 。 不 允 许 采 用 强 行 打 击 或 冲 击 的 装 配

            方  法  ,  以  免  损  坏  轴  承  及  其  他  内  部  零  件  。

                 ③ 减 速  器  出  厂  前  均  已  调  整  好  ,  用  户  不  得  自  行  解  体  。
                 ④ 减  速  器  必  须  刚  性  地  固  定  在  坚  实  的  水  平  基  础  上  。  为  了  消  除  减  速  器  壳  体  变  形  的  任  何  可  能  性  ,

            地  基  表  面  不  平  时  ,  必  须  利  用  调  整  垫  片  认  真  地  调  平  。

                 ⑤ 轴 的 外 伸 端 均 涂 有 防 锈 剂 。 使 用 硝 基 稀 释 剂 或 其 他 适 当 的 溶 剂 能 够 很 容 易 去 除 该 防 锈

            剂  ,  但  是  绝  不  能  用  砂  纸  去  除  防  锈  剂  。
                 ⑥ 减 速 器 内 部 零 件 涂 有 防 锈 油 , 可 以 在 正 常 的 运 输 条 件 下 , 保 护 减 速 器 不 受 侵 蚀 , 并 且

            可  以  在  减  速  器  投  入  使  用  以  前  复  盖  存  放  6 个  月  。  投  入  使  用  时  应  先  清  除  防  锈  油  。

                 ⑦ 减 速 器 安 装 在 不 利 环 境 中 , 应 进 行 遮 蔽 防 护 , 但 是 不 能 影 响 空 气 沿 减 速 器 壳 体 表 面 自

            由  流  动  。

                 ⑧ 试  运  转  见  NGW 型  非  标  行  星  齿  轮  减  速  器  的  相  应  内  容  。  其  他  的  内  容  均  见  NGW 型  减  速  器  的  相
            关  部  分  。

                 2) 润  滑  及  管  理

                 ① 减  速  器  工  作  温  度  主  要  通  过  强  制  润  滑  (  即  稀  油  站  )  来  进  行  控  制  的  ,  以  保  证  润  滑  油  性  能  。
                 ② 减  速  器  初  始  运  行  200~ 400h 后 ,必 须 换 油 。换 油 后 ,工 作 温 度 为 80℃ 时 ,可 运 行 1500h;

            工  作  温  度  为  70℃  时  ,  可  运  行  3000h。
