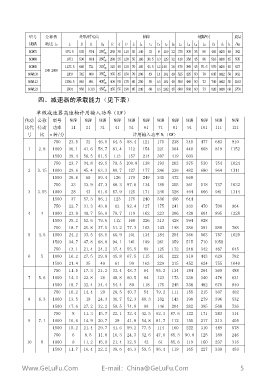

型 号 公 称 传 外 形 及 中 心 高 轴 伸 地 脚 尺 寸 质 量
规 格 动 比 i0 L B H H 0 R d D l 1 l 2 t 1 b 1 t 2 b 2 L 1 L 2 L 3 L 0 B 1 d 1 h /kg
0
NGW73 973.5 535 574 250 250 30 110 55 140 33 8 119 32 375 305 35 80 465 M30 40 382
-0.5
0
NGW83 1071 590 634 280 280 35 120 55 160 38.5 10 129 32 440 350 45 86 510 M36 45 505
-0.5
0
NGW93 1137.5 660 721 315 315 40 130 70 165 43.5 12 140 36 475 385 45 70.5 570 M36 45 627
-0.5
180-2000
0
NGW103 1263 745 800 355 355 45 150 70 200 49 14 161 40 525 425 50 78 645 M42 50 962
-0.5
0
NGW113 1359.5 840 891 400 400 50 170 85 200 55 16 181 40 580 480 50 73 740 M42 55 1163
-0.5
0
NGW123 1504 950 1013 450 455 55 190 85 240 60 16 202 45 680 560 60 73 820 M48 60 1756
-0.5
四 、 减 速 器 的 承 载 能 力 （ 见 下 表 ）
单 级 减 速 器 高 速 轴 许 用 输 入 功 率 （ KW）
传 动 公 称 型 号 NGW NGW NGW NGW NGW NGW NGW NGW NGW NGW NGW NGW
比 代 传 动 功 率 11 21 31 41 51 61 71 81 91 101 111 121
号 比 n 转 /分 许 用 输 入 功 率 N1（ KW）
750 23.5 32 46.5 64.5 88.4 121 175 238 345 477 643 910
1 2.8 1000 30.1 41.6 58.7 81.4 112 154 221 304 440 608 819 1152
1500 39.4 56.5 81.5 113 157 214 307 419 603
750 23.7 34.8 49.5 70.5 100.8 138 193 263 375 530 754 1024
2 3.15 1000 29.6 45.4 63.3 89.7 127 177 246 339 482 680 964 1311
1500 38.6 60 89.4 126 179 249 345 472 668
750 23 33.9 47.3 68.3 97.6 134 188 255 361 518 737 1032
3 3.55 1000 28 43 61.6 87.9 125 171 240 328 464 666 941 1314
1500 37 57.3 86.1 123 175 240 336 456 644
750 22.7 31.3 43.8 62 92.4 127 175 241 333 470 700 964
4 4 1000 23.9 40.7 56.9 79.7 119 162 223 306 428 604 895 1228
1500 35.2 52.6 79.6 112 168 226 313 428 594 828
750 18.7 25.8 37.5 51.2 77.3 103 143 198 286 391 588 788
5 4.5 1000 24.2 33.5 48.5 66.9 101 134 184 254 366 503 757 1020
1500 34.7 47.8 68.8 94.1 141 189 261 359 515 710 1050
750 13.1 21.4 24.2 37.4 55.5 89 125 172 248 342 487 645
6 5 1000 16.2 27.5 29.8 45.8 67.5 115 161 222 319 443 629 782
1500 21.4 35 40 61 90 163 229 315 452 624 755 1040
750 11.5 17.3 21.2 33.4 48.7 64 95.2 134 184 264 369 488
7 5.6 1000 14.3 22.8 26 40.8 60.5 84 123 173 238 340 476 631
1500 18.7 32.4 34.4 54.4 80 118 175 245 338 482 670 840
750 10.2 14.4 20 28.5 40.7 54 79.2 111 155 215 307 402
8 6.3 1000 13.5 19 24.3 36.7 52.3 69.3 102 143 198 279 396 532
1500 17.6 27.2 32.2 50.5 74.8 99 146 204 282 395 568 736
750 8 11.3 15.7 22.1 32.4 42.5 62.3 87.6 122 171 243 314
9 7.1 1000 10.6 14.9 20.7 29 41.8 54.8 81.7 112 155 217 313 405
1500 15.2 21.4 29.7 41.6 59.2 77.5 114 160 222 310 449 578
750 6 8.5 11.8 16.3 24.7 32.6 47.6 65.3 90.8 125 189 246
10 8 1000 8 11.2 15.9 21.4 32.5 42 61 85.6 119 160 237 316
1500 11.7 16.4 22.2 30.6 46.3 59.5 86.4 119 165 227 339 453
