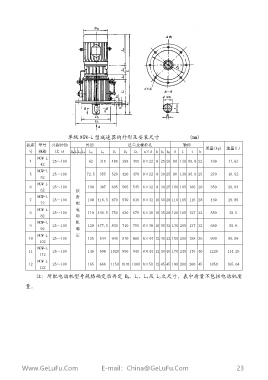

单 级 NGW-L 型 减 速 器 的 外 形 及 安 装 尺 寸 (mm)

机 座 型 号 公 称 传 动 外 形 法 兰 及 螺 栓 孔 轴 伸
质 量 (kg) 油 量 (L)
号 规 格 比 id DM L L4 L3 L2 L1 D1 D2 D3 n× d h h1 h2 d l t b
NGW-L
4 25～ 100 62 315 485 385 455 8× 22 8 25 20 80 130 85.0 22 180 11.63
42
NGW-L
5 25～ 100 72.5 355 520 420 470 8× 22 8 30 25 90 130 95.0 25 270 16.52
52
NGW-L
6 25～ 100 100 387 605 505 545 8× 32 8 30 25 100 165 106 28 350 20.84
62 按
NGW-L 所
7 25～ 100 100 416.5 670 570 610 8× 32 10 30 28 110 165 116 28 430 29.85
72 配
NGW-L 电
8 25～ 100 110 440.5 750 630 675 8× 38 10 35 28 120 165 127 32 550 38.5
82 动
NGW-L 机
9 25～ 100 120 477.5 830 710 755 8× 38 10 35 32 130 200 137 32 680 55.6
92 确
NGW-L 定
10 25～ 100 135 544 940 810 860 8× 44 12 40 32 150 200 158 36 990 80.59
102
NGW-L
11 25～ 100 145 598 1020 890 940 8× 44 12 40 40 170 240 179 40 1220 114.25
112
NGW-L
12 25～ 100 165 666 1150 1010 1060 8× 50 12 45 45 190 280 200 45 1850 165.04
122
注 ： 所 配 电 动 机 型 号 规 格 确 定 后 再 定 D M、 L 1、 L 4 及 L 3 之 尺 寸 。 表 中 质 量 不 包 括 电 动 机 质
量 。
