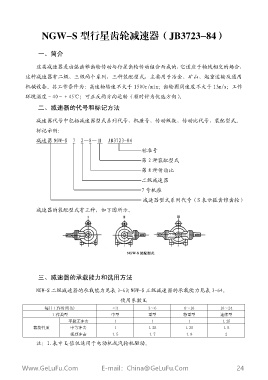

NGW-S 型 行 星 齿 轮 减 速 器 （ JB3723-84）

一 、 简 介

这 类 减 速 器 是 由 弧 齿 锥 齿 轮 传 动 与 行 星 齿 轮 传 动 组 合 而 成 的 ， 它 适 应 于 轴 线 相 交 的 场 合 ，
这 种 减 速 器 有 二 级 、 三 级 两 个 系 列 ， 三 种 装 配 型 式 ， 主 要 用 于 冶 金 、 矿 山 、 起 重 运 输 及 通 用

机 械 设 备 。 其 工 作 条 件 为 ： 高 速 轴 转 速 不 大 于 1500r/min； 齿 轮 圆 周 速 度 不 大 于 13m/s； 工 作

环 境 温 度 － 40～ ＋ 45℃ ； 可 正 反 两 方 向 运 转 （ 顺 时 针 为 优 选 方 向 ） 。

二 、 减 速 器 的 代 号 和 标 记 方 法

减 速 器 代 号 中 包 括 减 速 器 型 式 系 列 代 号 、 机 座 号 、 传 动 级 数 、 传 动 比 代 号 、 装 配 型 式 。
标 记 示 例 ：

减 速 器 NGW-S 7 2— 8— Ⅱ JB3723-84

标 准 号

第 2 种 装 配 型 式
第 8 种 传 动 比

二 级 减 速 器

7 号 机 座

减 速 器 型 式 系 列 代 号 （ S 表 示 弧 齿 锥 齿 轮 ）
减 速 器 的 装 配 型 式 有 三 种 ， 如 下 图 所 示 。

三 、 减 速 器 的 承 载 能 力 和 选 用 方 法

NGW-S 二 级 减 速 器 的 承 载 能 力 见 表 3-63;NGW-S 三 级 减 速 器 的 承 载 能 力 见 表 3-64。
使 用 系 数 K 1

每 日 工 作 时 间 (h) ＜ 3 3～ 6 6～ 10 10～ 24
工 作 类 型 中 型 重 型 特 重 型 连 续 型
平 稳 无 冲 击 1 1 1 1.25
载 荷 性 质 中 等 冲 击 1 1.25 1.35 1.5
强 烈 冲 击 1.5 1.7 1.8 2
注 ： 1.表 中 K 1 值 仅 适 用 于 电 动 机 或 汽 轮 机 驱 动 。
